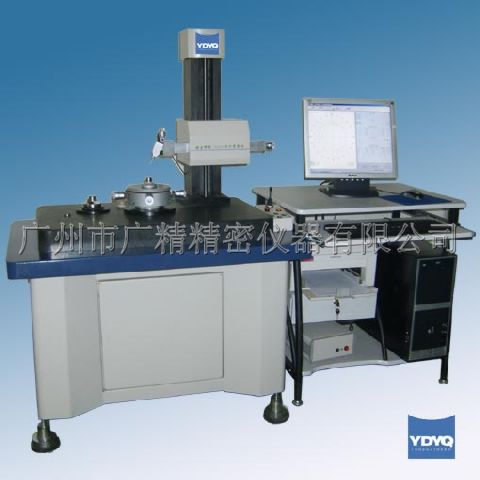

RD30II電動立柱完整配置版工作型圓度儀/通用圓度儀RD30II型外型美觀，操作方便，是一種普及型的手動/電動圓度測量機。可進行測量零件的圓度、波紋度、同心度、同軸度、平面度、平行度、垂直度、偏心、軸向跳動和徑向跳動，并能進行諧波分析、波高波寬分析，可廣泛應用于汽車、摩托車、機床、軸承、油泵油嘴等行業工廠車間和計量部門。
    RD30系列圓度儀可測各種規則、不規則的環形工件的圓度、同心度、同軸度、平面度、平行度、垂直度、表面波紋度(Wc、Wp、Wv、Wt、Wa、Wq)、頻譜分析、波高分析、偏心、軸彎曲度及跳動量等。
　　● 電動大理石立柱
　　測量參數: 圓度、同心度、同軸度、平行度、平面度、垂直度、間斷表面測量、軸向跳動、徑向跳動
　　分析功能：譜分析、波高波寬分析、表面波紋度
　　主軸精度：±0.025μm
　　系統精度：≤0.05μm
　　最大檢測直徑：200mm（可擴展）
　　最大檢測高度：300mm(可擴展）
　　數據采集：圓光柵
　　采樣點數：4096 點/圈
　　系統精度等級：二級
　　轉 速：5 r/min
　　承 載：15Kg
RD30II電動立柱完整配置版工作型圓度儀/通用圓度儀RD30II型原理　
　　RD30II型圓度儀采用半徑測量法，工作旋轉式。該圓度儀旋轉軸系采用高精度氣浮主軸作為測量基準；該圓度儀電器部分由高級計算機及德國海德漢精密圓光柵傳感器、精密電感位移傳感器組成，德國海德漢精密圓光柵傳感器、精密電感位移傳感器計量角度、徑向位移量，保證測量工件的角位移、徑向值的精確度；該圓度儀測量軟件采用基于中文版WinXP操作系統平臺的RD系統圓度測量軟件，完成數據采集、處理及測量數據管理等工作。
　　RD30II型圓度儀儀數據采集系統采用耐用可靠的德國進口圓光柵，其極高的數據采集密度（4096線）為處理圓度，特別是波紋度或震紋的評定上提供了足夠的數據；其極高的角向精度保證實現精確測量同心度、同軸度、部分圓弧圓度測量等功能?！?br /> RD30II電動立柱完整配置版工作型圓度儀/通用圓度儀RD30II型主要技術規格　　
    1、測量范圍：最大直徑：ф150mm（可定制ф200mm） 最小內徑：ф5mm
　　2、最大試件高度：300mm
　　3、量程范圍：500чm (半徑差)
　　4、轉 速：5 r/min
　　5、承 載：15Kg
　　6、電 源：AC 220V±10% 50Hz
　　7、外形尺寸：860mm(長) ×600mm（寬）×1500mm(高)
　　8、凈重：約300Kg
RD30II電動立柱完整配置版工作型圓度儀/通用圓度儀RD30II型儀器精度　　
　　主軸精度：±0.025чm
　　系統精度：≤0.05чm
　　采樣點數：4096
　　徑向分辨率：0.001чm
　　系統精度等級： 二級（一級：≤0.03чm 二級：≤0.06чm 三級：≤0.1чm）
RD30II電動立柱完整配置版工作型圓度儀/通用圓度儀RD30II型標準配置　　
    主機：1臺
　　主軸：1個
　　立柱：1個
　　大理石臺面:1個
　　圓光柵：1個
　　標準件:1個
